Podvozky Y25

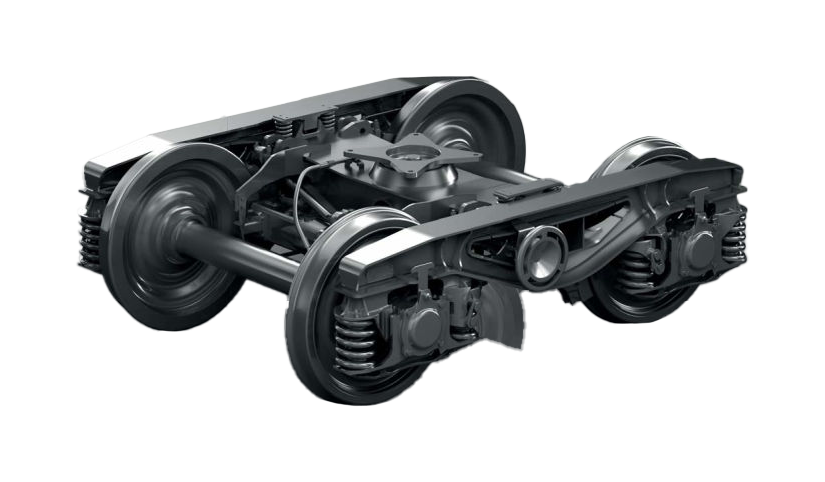

Y25Lsif-C-K
2–NÁPRAVOVÝ BEZČELNÍKOVÝ PODVOZOK PRE NÁKLADNÉ VOZNE S NÁPRAVOVÝM ZAŤAŽENÍM 22,5 T
Chcem vedieť viac
| Hmotnosť | 4,25 t |
|---|---|
| Rozchod | 1 435 mm |
| Rázvor | 1 800 |
| Priemer kolies max/min | 920/840 mm |
| Výška stredu otočného guľového čapu od temena koľajnice pri hmotnosti vozňa 20 t | 925 +3/-5 mm |
| Veľkosť priečnych vôlí v rázsochách | 2 x 10 mm |
| Maximálne nápravové zaťaženie | 22,5 t |
| Rýchlosť pri max. hmotnosti na nápravu 22,5 t (z hľadiska brzdy) | 100 km/h |
| Rýchlosť pri max. hmotnosti na nápravu 22,5 t (z hľadiska pojazdu) | 120 km/h |
|---|---|
| Špecifické pruženie podvozka pri nápravovom zaťažení do 6,63 t | 2,45 mm/t |
| Špecifické pruženie podvozka pri nápravovom zaťažení nad 6,63 t | 0,93 mm/t |
| Nápravové valivé ložisko | WJ/WJP 130 x 240 |
| Otočný guľový čap s vložkou | áno |
| Odpružené klznice | áno |
| Typ brzdy | kompaktná 1xBgu s ručnou brzdou |
