Drehgestelle Y25

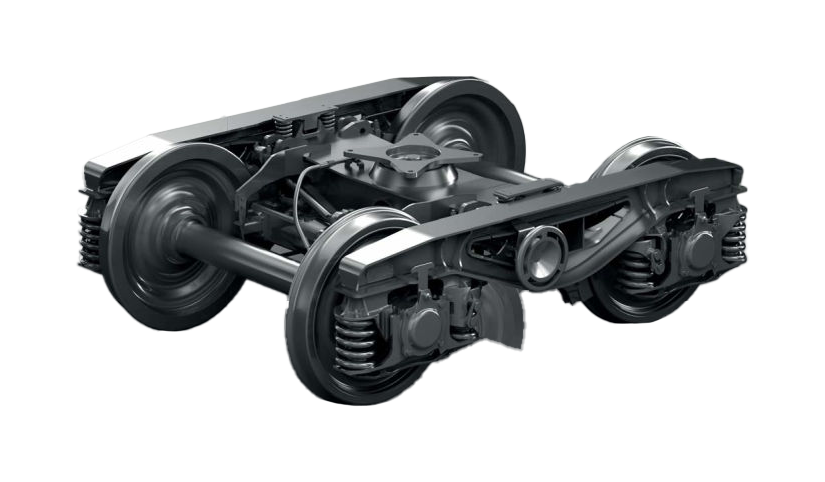

Y25Lsif-C-K
2-ACHSIGES KOPFSTÜCKLOSES GÜTERWAGEN-DREHGESTELL MIT RADSATZLAST 22,5 T
Ich brauche mehr zu wissen
| Gewicht | 4,25 t |
|---|---|
| Spurweite | 1 435 mm |
| Achsabstand | 1 800 |
| Raddurchmesser max/min | 920/840 mm |
| Höhe der Drehpfannenmitte über S.O. beim Wagengewicht 20 t | 925 +3/-5 mm |
| Größe der Querspiele zwischen dem Achshalter und Achslager | 2 x 10 mm |
| Max. Radsatzlast | 22,5 t |
| Für Wagen bis zur Geschwindigkeit max. Radsatzlast 22,5 t (bremstechnisch) | 100 km/h |
| Für Wagen bis zur Geschwindigkeit max. Radsatzlast 22,5 t (lauftechnisch) | 120 km/h |
|---|---|
| Spezifische Drehgestellfederung bei Radsatzlast bis 6,63 t | 2,45 mm/t |
| Spezifische Drehgestellfederung bei Radsatzlast über 6,63 t | 0,93 mm/t |
| Rollenachslager | WJ/WJP 130 x 240 |
| Kugeldrehpfanne mit Einlage | áno |
| Abgefederte Gleitstücke | áno |
| Bremstyp | kompaktná 1xBgu s ručnou brzdou |
